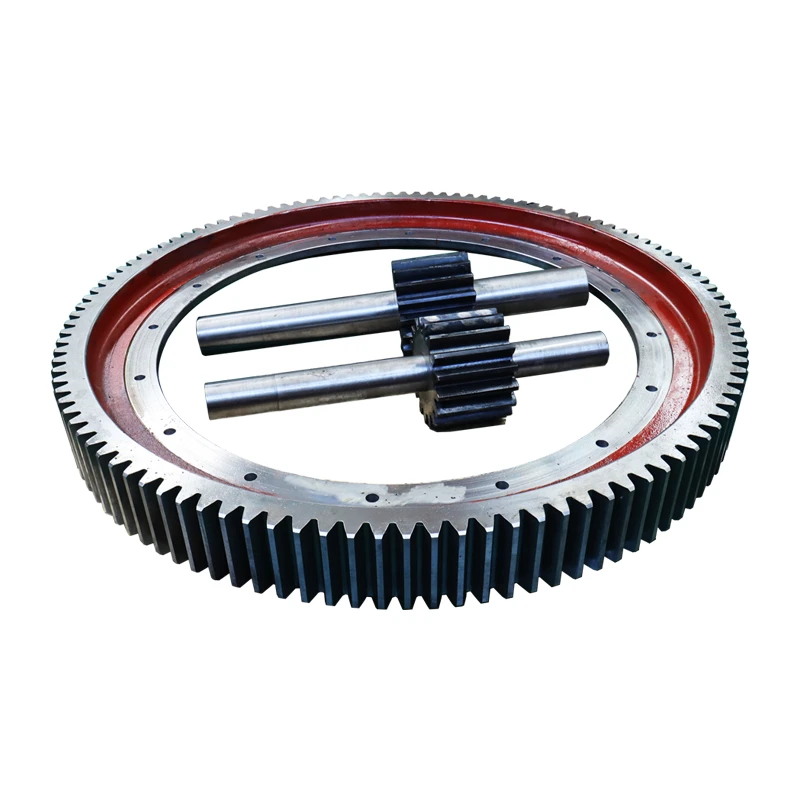

Viena iš labiausiai paplitusių tiksliųjų cilindrinių pavarų formų yraSpur Gears. Šių krumpliaračių konstrukcija yra nesudėtinga, su tiesiais lygiagrečiais dantimis, išdėstytais aplink cilindro perimetrą, ir centrine skyle, kuri telpa į veleną. Krumpliaratis yra apdirbtas su stebule įvairiomis versijomis, sutirštinant gręžinį aplink krumpliaračio korpusą, nekeičiant pavaros paviršiaus. Kad krumpliaratis tilptų į sraigtą arba rakto veleną, centrinę angą taip pat galima pastumti.
Spyruokliniai krumpliaračiai naudojami mechaniniuose įrenginiuose, siekiant padidinti arba sumažinti įrangos greitį arba sukimo momentą, perkeliant judesį ir galią iš vieno veleno į kitą per sujungiamų krumpliaračių seką.
Kiaurcinės pavaros konstrukcija ir konstrukcija turi didelę įtaką jos veikimui. Norint sėkmingai ir efektyviai atlikti užduotį, jos turi būti pagamintos naudojant kokybiškas medžiagas ir tikslius išmatavimus. Kiekvienos funkcijos dydžio matavimas yra esminė tam tikros pavaros veikimo sudedamoji dalis. Todėl, neatsižvelgiant į tai, ar pramonės ekspertui reikia naujos cilindrinės krumpliaračio konstrukcijos ar pakeitimo, jis turi žinoti kiekvieno krumpliaračio komponento nomenklatūrą ir atitinkamas priemones, kad būtų užtikrintas gamybos ar pirkimo užsakymų aiškumas ir aiškumas. tikslumu.
Toliau pateikiami keli plačiai vartojamų krumpliaračio terminų pavyzdžiai: Žingsnio apskritimas: apskritimas su nustatytu dantų skaičiumi ir fiksuoto skersmens žingsniu. Nustatykite tarpą tarp dantų arba danties profilio apskritimą, kad gautumėte dantų santykį.
Skersmens žingsnis: žingsnio skersmens ir dantų skaičiaus santykis.
Žingsnio skersmuo: žingsnio apskritimo perimetras. Tai yra krumplinės pavaros kampinio greičio matavimas. Tai taip pat svarbus veiksnys nustatant atstumą tarp jungiamosios krumpliaračio.
- Centrinis atstumas: atstumas tarp dviejų pavarų, matuojamas nuo vienos pavaros centrinės ašies iki jungiamosios pavaros centrinės ašies. Tai galima apytiksliai apskaičiuoti pridedant kiekvieno krumpliaračio žingsnio apskritimo spindulį.
Modulis: krumpliaračio atskaitos skersmens santykis, padalytas iš dantų skaičiaus. Forma yra metrinis vienetas, atitinkantis skersmens žingsnį.
Papildymas: danties aukštis už žingsnio apskritimo.
Dantų žingsnis yra danties žingsnio gylis po žingsnio apskritimu. Kad būtų laisvos vietos, jis paprastai yra didesnis nei poravimosi krumpliaračio danties galiukas.
Išorinis skersmuo: krumpliaračio papildomo apskritimo skersmuo arba apskritimas išilgai tolimiausio taško. Tai didžiausias krumpliaračio skersmuo.
Šaknies skersmuo alveolės apačioje.
Mazge slėgio kampas yra kampas, kurį sudaro danties paviršiui statmena slėgio linija ir plokštuma, lygiagreti mazgo paviršiui.
Visas gylis: bendras atstumo tarp dantų gylis, įskaitant danties galiuką ir danties šaknį.
Krumpliaračiai yra mechaniniai mechanizmai, kurie juda ir perduoda galią iš vieno veleno į kitą. Šis pakeitimas gali pakeisti mašinos veikimo greitį, padidinti sukimo momentą ir leisti tiksliai sureguliuoti padėties nustatymo sistemos valdymą. Dėl savo konstrukcijos jie geriausiai tinka mažo greičio veikimui arba nustatymams, kurių triukšmo tolerancija yra didesnė.
Įprasti pramoniniai pritaikymai apima:
užkrato pernešimas
Konvejerio sistema
reduktorius
Variklių ir mechanizmų transportavimo sistema
Pavarų siurbliai ir varikliai
Apdirbimo įrankiai
Spuriniai krumpliaračiai teikia keletą pranašumų pramoniniams tikslams ir procesams, įskaitant:
Spuriniai krumpliaračiai pasižymi kompaktiška ir paprasta forma, todėl jas lengva suprojektuoti ir montuoti net mažose erdvėse.
Šios pavaros padidina arba sumažina veleno greitį labai tiksliai ir nuosekliai.
Spyruoklinės pavaros, skirtingai nuo kitų galios ir judesio perdavimo komponentų, vargu ar slys naudojant. Be to, jų ilgaamžiškumas sumažina ankstyvos nesėkmės tikimybę.
Dėl pagrindinės konstrukcijos juos lengviau pagaminti ir įsigyti, net ir labai tikslių arba pagal užsakymą pagamintų dydžių.
Spyruoklinės pavaros sistemos galios perdavimo efektyvumas yra nuo 95 iki 99 procentų, todėl ji gali pernešti didelį kiekį galios tarp daugelio pavarų su minimaliais galios nuostoliais.
Pavarų apskaičiavimas
„Yogie“ siūlo ir standartines, ir individualias svirtines pavaras.
„Yogie“ specializuojasi standartinių ir pagal užsakymą pagamintų krumpliaračių gamyboje bet kokiam pramoniniam procesui ar pritaikymui. Siekdami patenkinti konkrečius klientų poreikius, siūlome įvairių matmenų galimybių ir medžiagų alternatyvų.
Ar turite kokių nors konkrečių klausimų apiePavaros? Susisiekite su Yogie!Mūsų pardavimų inžinieriai dirbs su jumis nuo pradžios iki pabaigos, siekdami užtikrinti, kad jūsų projektas būtų užbaigtas pagal jūsų reikalavimus.
Taip patJogasyra profesionalus gamintojasKasybos įranga, CNC staklės, irMašinų dalysdaugiau nei 20 metų.
