Pavaros modulio apibrėžimas

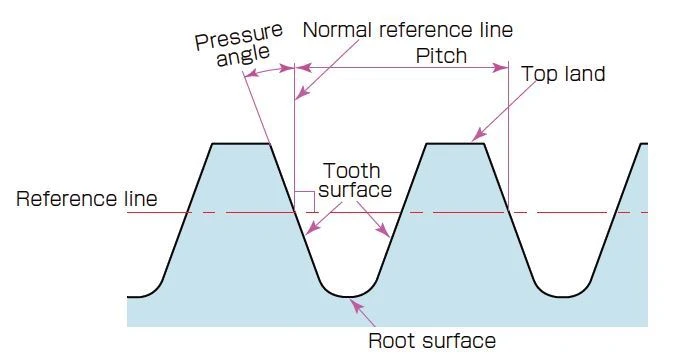

Modulis yra veiksnys, lemiantis danties dydį. Krumpliaračio modulis (krumpliaračio modulis) apibrėžiamas kaip pagrindinis modulinio krumpliaračio danties parametras, kuris yra dirbtinai abstrahuotas skaičius, naudojamas krumpliaračio danties masteliui matuoti. Tikslas – standartizuoti krumpliaračius ir sumažinti išlaidas. Tiesių dantų, sraigtinių dantų ir kūginių krumpliaračių modulius rasite standartinėje modulių serijos lentelėje.
Nuolat tobulinant pramonės plėtros lygį, daugelis pagal užsakymą gaminamų masinės gamybos pavarų naudoja nestandartinius modulius, o tai silpnina jų reikšmę.
Jei krumpliaračio dantų skaičius yra pastovus, kuo didesnis modulis, tuo didesnis radialinis rato dydis. Modulus serijos standartai suformuluoti pagal projektavimo, gamybos ir tikrinimo reikalavimus.
Krumpliaračių su netiesiais dantimis modulis turi skirtumą tarp normalaus modulio mn, galinio paviršiaus modulio ms ir ašinio modulio mx, ir jie yra pagrįsti atitinkamais jų žingsniais (normalusis žingsnis, galinio paviršiaus žingsnis ir ašies modulis Danties žingsnis) pi santykis, taip pat milimetrais.
Kūginių krumpliaračių modulis skirstomas į didįjį galinį modulį me, vidutinį modulį mm ir mažą galinį modulį m1.
Įrankiams yra atitinkami įrankio moduliai ir pan.
Standartinio modulio taikymas yra labai platus. Metrinės pavaros, sliekinės pavaros, sinchroninės diržinės pavaros ir reketo, krumpliaračio movos, sraigto ir kitų dalių standartinis modulis yra pats pagrindinis parametras. Jis atlieka pagrindinių parametrų vaidmenį projektuojant, gaminant ir prižiūrint aukščiau paminėtas dalis (žr. cilindrinę pavarą, sliekinę pavarą ir kt.).
